邱寶良
中冶建工集團(tuán)有限公司
摘要：社會(huì)的發(fā)展和進(jìn)步使得建筑對于地坪的要求越來越高，傳統(tǒng)的水泥地坪或水磨石地坪等施工方式逐漸難以滿足現(xiàn)代化生產(chǎn)和生活的需求，因此，耐磨地坪得到了普及和應(yīng)用。結(jié)合耐磨地坪的施工技術(shù)，對耐磨地坪的開裂問題進(jìn)行了分析，從原因、預(yù)防和治理方面，對其進(jìn)行了闡述和解決。
關(guān)鍵詞：耐磨地坪 開裂問題 解析
前言：在科學(xué)技術(shù)不斷發(fā)展的推動(dòng)下，新的技術(shù)和設(shè)備得到了廣泛的普及和應(yīng)用，對于建筑地坪的質(zhì)量也提出了更高的要求。在一些重摩擦、易損傷、高沖擊力的場地，如重型貨車和叉車輾輪頻繁，對于地坪耐磨性能和防塵性能要求較高的機(jī)床車間，倉庫、碼頭、停車場等，都需要切實(shí)保證地坪的耐磨性能。因此，耐磨地坪在建筑領(lǐng)域得到了廣泛的應(yīng)用。
1.定義

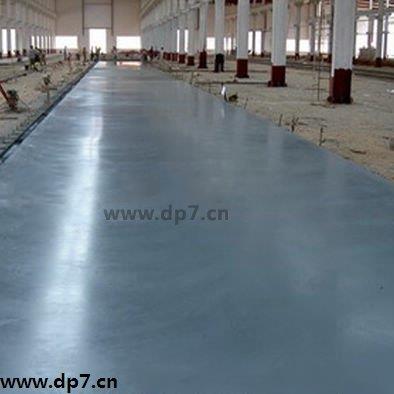

耐磨地坪是一種新型的地坪施工方式，與以往的水泥地坪和水磨石地坪相比，耐磨地坪選用硬質(zhì)石英砂或者金剛砂為骨料、特種凝膠材料，加入適量的改性助劑、色料等原料，通過合理級(jí)配、研磨混合制作而成。其施工方式在于與現(xiàn)澆混凝土拌合后，敷設(shè)與混凝土結(jié)構(gòu)的表層，從而提高混凝土的耐磨、抗沖擊、耐油污等性能。在經(jīng)過磨光機(jī)對表面進(jìn)行加工后，可以形成一層相對致密且強(qiáng)度較高的耐磨損面層，是當(dāng)前理想的混凝土表面硬化材料。
2.特點(diǎn)
耐磨地坪具有抗重壓、耐磨損、不起塵、耐油污、防滲漏等特點(diǎn)，因此也便于進(jìn)行清潔。雖然在加入混凝土施工后，會(huì)導(dǎo)致施工工期有一定延長，但是整體來說，使用效果更佳。
3.分類
耐磨地坪根據(jù)原料的不同，可以分為金屬型和非金屬型。金屬型耐磨地坪主要是由一定粒徑的骨料、高強(qiáng)水泥、特殊添加劑以及聚合物和顏料構(gòu)成，采用干式播撒法在初凝階段的混凝土表面進(jìn)行均勻撒布，通過相應(yīng)工具，就可以完成耐磨面層的施工。優(yōu)點(diǎn)在于與混凝土具有良好的結(jié)合性，表面致密、耐磨性高，但是不適用于潮濕環(huán)境，在倉庫、車間等建筑中廣泛應(yīng)用。非金屬型耐磨地坪與金屬型耐磨地坪的基本結(jié)構(gòu)相同，只在添加劑方面有所差異，一般應(yīng)用于超市、人行道、停車場等，即使長期處于潮濕環(huán)境中，其性能也不會(huì)受到影響。
二．耐磨地坪的開裂問題
耐磨地坪在使用過程中，受各種因素的影響，可能出現(xiàn)表面開裂的現(xiàn)象，影響地坪的整體性和強(qiáng)度。因此，針對耐磨地坪的開裂問題，需要進(jìn)行全面而細(xì)致的分析，并采取相應(yīng)的措施進(jìn)行處理。
1.施工工藝

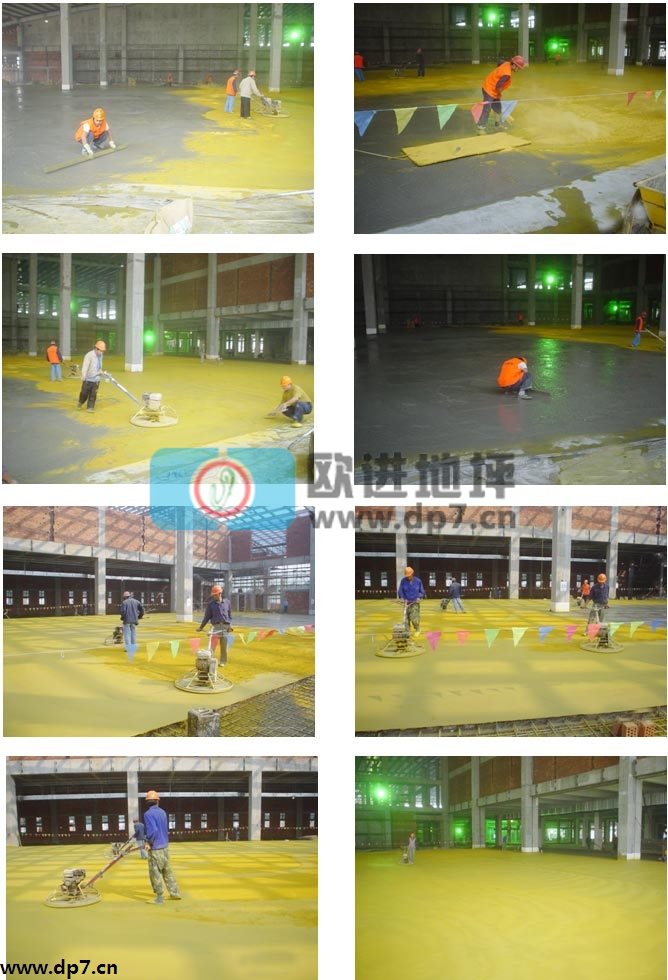

要對耐磨地坪的開裂問題進(jìn)行研究，首先必須明確其施工工藝，從流程方面對可能造成開裂的原因進(jìn)行全面分析。耐磨地坪的施工工藝如下：
①在混凝土進(jìn)入初凝階段時(shí)，在其表面均勻鋪撒骨料，在保證總量的情況下，分兩次進(jìn)行撒料，切實(shí)保證耐磨面層的厚度符合設(shè)計(jì)要求；
②第一次鋪撒骨料總量的70%左右，使用磨光圓盤對骨料進(jìn)行壓實(shí)搓毛；
③第二次鋪撒骨料總量的30%左右，使用抹光圓盤進(jìn)行壓實(shí)搓毛；
④在混凝土完成初凝后，使用壓光機(jī)，對表面進(jìn)行處理，確保其光滑平整；
⑤對耐磨表層的平整度進(jìn)行細(xì)致檢查，對低洼區(qū)進(jìn)行及時(shí)補(bǔ)料，對凸出區(qū)進(jìn)行適當(dāng)削減，切實(shí)保證地坪的平整；
⑥在表層均勻涂布地面養(yǎng)護(hù)劑。
2.開裂產(chǎn)生原因
耐磨地坪開裂的原因，主要包括幾個(gè)方面：
①混凝土結(jié)構(gòu)自身強(qiáng)度不足，在壓力作用下出現(xiàn)坍落度過大的情況，從而帶動(dòng)耐磨表層開裂；
②在對地坪進(jìn)行分格時(shí)，間距過大，或者根本沒有進(jìn)行分格；
③混凝土的配置比影響了混凝土的質(zhì)量和強(qiáng)度；
④在對混凝土進(jìn)行振搗的過程中，缺乏管理，導(dǎo)致振搗不密實(shí)；
⑤沒有按照設(shè)計(jì)要求或相應(yīng)的標(biāo)準(zhǔn)，對耐磨表層進(jìn)行充分地搓毛和抹光；
⑥沒有及時(shí)進(jìn)行養(yǎng)護(hù)。
3.預(yù)防措施
針對以上導(dǎo)致耐磨地坪產(chǎn)生開裂問題的原因，可以采取相應(yīng)的針對性措施，切實(shí)做好預(yù)防工作，從而有效避免開裂問題的發(fā)生。
①對于一般的商品混凝土而言，需要將坍落度控制在110-130mm 以內(nèi)，按照相應(yīng)的標(biāo)準(zhǔn)和混凝土的配置要求，對水灰比進(jìn)行嚴(yán)格控制；
②在對地坪進(jìn)行分格時(shí)，要結(jié)合實(shí)際需求，對分格面積進(jìn)行適當(dāng)調(diào)整，但是需要注意，分格的最大面積不能超過40m2；
③在配置混凝土的過程中，不僅需要對配合比進(jìn)行控制，還需要選擇級(jí)配良好的砂石等，確保材料的質(zhì)量；
④混凝土澆筑過程中，在條件允許的情況下，要選擇較重的鋼輥以及插入式振動(dòng)棒，對混凝土進(jìn)行反復(fù)多次的振搗，切實(shí)保證振搗的密實(shí)性；
⑤在初凝后，要使用磨光機(jī)對地面進(jìn)行全面細(xì)致的搓毛、抹光和找平，切實(shí)保證耐磨表層的施工質(zhì)量。對于機(jī)械設(shè)備無法施工的邊角位置，要采用人工壓實(shí)和抹光；
⑥在耐磨地坪施工結(jié)束后，靜置12h，然后必須立即涂抹相應(yīng)的養(yǎng)護(hù)劑進(jìn)行養(yǎng)護(hù)。
4.治理措施
針對已經(jīng)發(fā)生的開裂問題，可以采取以下措施進(jìn)行治理：
（1）對應(yīng)力進(jìn)行釋放
如果對開裂原因進(jìn)行分析后，是由于沉降不均勻的問題導(dǎo)致應(yīng)力無法及時(shí)釋放而造成的開裂，需要將混凝土中的應(yīng)用進(jìn)行完全釋放，之后才能進(jìn)行裂縫的處理，以免出現(xiàn)反復(fù)開裂的現(xiàn)象。應(yīng)力的釋放可以采用重新切割地坪的方式進(jìn)行，由未開裂地坪逐步向著高密度開裂部位進(jìn)行，以防止混凝土的裂縫的生長和擴(kuò)大。
（2）對基層進(jìn)行清理
通過相應(yīng)的工具和手段，對開裂部位的基層進(jìn)行清理，在不損傷底板的情況下，排除開裂部位的灰塵、雜物等，為后續(xù)施工提供便利。
（3）注漿密實(shí)
注漿是對開裂問題進(jìn)行處理的最終環(huán)節(jié)，也是最為關(guān)鍵的環(huán)節(jié)。首先，必須對注漿位置進(jìn)行確定，結(jié)合裂縫的實(shí)際情況，選擇恰當(dāng)?shù)淖{點(diǎn)，使用沖擊錘打出注漿孔，并對粉塵進(jìn)行清理。其次，要使用氣泵將水壓入混凝土開裂部位，對其進(jìn)行濕潤，以提高其與漿液的結(jié)合度；然后，將水與相應(yīng)的膠進(jìn)行混合后，注入裂縫中；最后，利用手動(dòng)攪拌器，對水泥進(jìn)行配置，使用氣泵將經(jīng)過濾網(wǎng)過濾的水泥漿均勻壓入預(yù)先埋設(shè)的PVC 管中，直至裂縫中溢滿水泥漿。注漿完成后，要確保24h 之內(nèi)地坪沒有重物堆放，也不能上人。之后，使用相應(yīng)的壓光機(jī)對裂縫表面進(jìn)行處理，保持地坪整體的平整和美觀。
三．工程實(shí)例
以某寫字樓的地下停車場為例進(jìn)行分析。該停車場位于地下三層，使用非金屬型大面積耐磨地坪，在投入使用后一直表現(xiàn)良好。但是由于去年受到暴雨的影響，使得地坪出現(xiàn)局部隆起、開裂的現(xiàn)象，影響了停車場的正常使用。
經(jīng)過相應(yīng)地分析，開裂原因一方面是由于施工不當(dāng)，耐磨表層與混凝土層存在脫離現(xiàn)象，出現(xiàn)了不同程度的空隙；另一方面，排水不暢，使得大量的地下水在暴雨的影響下從底板滲入，在面層與底板之間聚集，壓力不斷增加，使得面層隆起、開裂。針對這種情況，采用了注漿的方法對開裂部位進(jìn)行處理，使用強(qiáng)度為C35 的混凝土，切實(shí)保證其與原有結(jié)構(gòu)的緊密結(jié)合。同時(shí)，在裂縫較大的部位重新鋪設(shè)了耐磨骨料，保證地坪的整體質(zhì)量和耐磨性。經(jīng)過這樣的處理，消除了裂縫，避免了滲水對于停車場的影響，保證了其功能的正常發(fā)揮。
結(jié)語：總之，耐磨地坪的開裂問題會(huì)嚴(yán)重影響地坪的質(zhì)量和使用壽命，需要相關(guān)人員加強(qiáng)管理，采取相應(yīng)的措施對裂縫進(jìn)行預(yù)防和處理，切實(shí)保證地坪的正常使用。
參考文獻(xiàn)：[1]劉冰.耐磨地坪的施工要點(diǎn)[J].山西建筑,2009,35(3):181-182.
[2]劉巖,朱海江.耐磨地坪施工技術(shù)探討[J].中國新技術(shù)新產(chǎn)品,2011,(16):64.
[3]何治兵.大面積承重耐磨地面施工技術(shù)分析[J].城市建設(shè),2012,(35):241-247.
[4] 王冬曉, 韋欣欣. 某地下車庫地坪開裂事故分析及處理[J]. 低溫建筑技術(shù),2012,34(3):127-129.
[5]郭亞娟.混凝土耐磨地坪施工質(zhì)量控制[J].陜西建筑,2012,(10):44-47.
